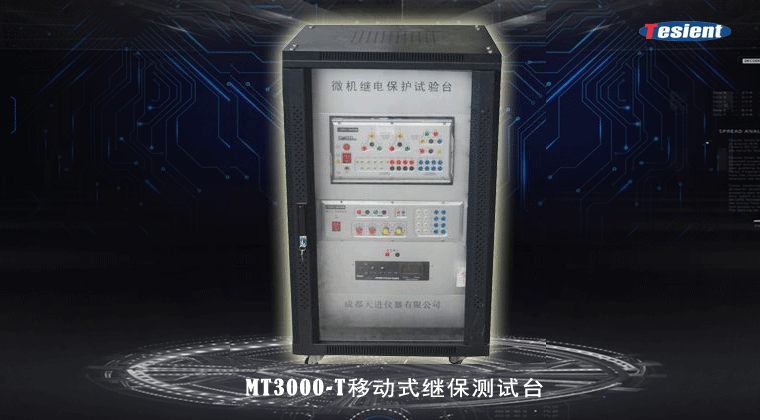

MT3000-T移動式繼保測試臺

MT3000-T移動式繼保測試臺

MT3000-T移動式繼電保護測試臺主要配置：

六相繼電保護測試一臺、模擬斷路器一臺、直流工作電源一臺、測試小推車一臺，筆記本電腦一臺或工控機一套。

注：測試小推車根據用戶要求定制,筆記本電腦一臺或工控機根據用戶要配置

MT3000-T移動式繼電保護測試平臺特點:

1、  集繼電保護測試儀、模擬斷路器、直流工作電源、控制主機（電腦）于一體，美觀、方便。

2、  精度高：交直流電流50mA到30A，都能達到0.1%精度；

3、  波形好：小電流波形好；

4、  能耗低：能耗隨著外部負載變化，最大限度的做到節能降耗；

5、  發熱小：由于功耗低，所以儀器長時間輸出發熱低；

6、  冗余備份：兩組電流電壓源完全獨立，組成雙電源系統，互為備份。

7、  能夠模擬斷路跳合閘延時，誤差±5 ms

8、  輸出可調的220V直流電壓，可作為工作電源使用。

繼電保護測試儀技術參數:

1.  交流電流源

A．通道數：6路

B．幅值（RMS）：6*（0～30A）/相，或3*（0～60A）/相

C．分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA

D．精度：≤0.1%（0.05A～30A：）

E．頻率：靜態：0～1000Hz

               動態：0～3000Hz

               分辨率：0.001Hz

               精度：≤0.001Hz

F．諧波畸變率：≤0.2%

G．響應速度：<100μs

H．帶載能力：

I．輸出時間：

2.  直流電流源

A．通道數：6路

B．幅值：6*±20A /相

C．分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～30A：1.5mA

D．精度：≤0.5%

E．紋波系數：≤0.5%

F．帶載能力：

G．輸出時間：

3.  交流電壓源

A．通道數：8路

B．幅值（RMS）：8*0～125V/相

C．分辨率：0～10V：0.4mV；10～125V：4mv

D．精度：2～125V：≤0.1%

E．頻率：靜態：0～1000Hz

               動態：0～3000Hz

               分辨率：0.001Hz

               精度：≤0.001Hz

F．諧波畸變率：≤0.2%

G．響應速度：<100μs

H．帶載能力：

I．輸出時間：

4.  直流電壓源

A．通道數：8路

B．幅值：8*0～±176V/相

C．分辨率：6mV

D．精度：≤0.5%

E．紋波系數：≤0.5%

F．帶載能力：

G．輸出時間：

5.  輔助直流(選配)

A．幅值：0～300V

B．最大輸出功率：>100W

C．分辨率：15mV

D．精度：≤0.5%

E．紋波系數：≤0.5%

6.  交流電流電壓源同步時間：≤10μs

7.  交流電流電壓源相位控制

A.  變化范圍：-360°～+360°

B.  分辨率：0.05°

C.  精度：≤0.2°

D.  合閘角控制范圍：0°～+360°

E.  合閘角分辨率：0.05°

F.  合閘角精度：≤0.2°

8.  開關量輸入輸出

A.開關量輸入

數量：8對

輸入特性：自動識別空接點和帶電位，10～250VDC

分辨率：10μs

最大測量范圍：0.00001～999,999.999S

時間精度：≤0.1%

B.開關量輸出

數量：4對

類型：空接點

繼電器開出數量：2對

交流斷開能力：5A，250VAC

直流斷開能力：0.5A,250VDC

快速開出數量：2對

直流斷開能力：0.1A,350VDC

9.  功能

A．測試方案

B．任意測試、8V+6I任意測試

C．常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）

D．線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）

E．變壓器保護（比率制動、6電流比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

F．發電機保護（差動、失磁、勵磁）

G．自動裝置（同期、備自投、8電壓快切）

H．暫態回放

I．狀態序列

10.其它

A．供電電壓范圍：110～265VAC/110V～220VDC

B．供電電壓頻率：45～65Hz

C．使用溫度：-20～+70℃

E．尺寸：365*200*450mm

F．接口：網口（用于聯機）；USB口（用于軟件升級、報告?zhèn)魉图?/span>USB鼠標、鍵盤接口）

模擬斷路器技術參數:

1.工作電源電壓： AC 220V±10%  50Hz   工作電流小于0.5A。

2.跳、合閘操作電壓：DC 220V或DC 110V

3.跳閘時間:

跳閘時間選擇： 20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，誤差不超過±5 ms。

4.合閘時間：

合閘時間選擇：40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，誤差不超過±5 ms，（500ms時，誤差不超過±20 ms）。

5.跳閘電流選擇：

0.5A、1.0A、1.5A、2.0A、2.5A  5A。

跳閘線圈Ⅰ、Ⅱ并聯使用時,跳閘電流增大一倍。

6.合閘電流選擇：

0. 5A、1.0A、1.5A、2.0A、2.5A 5A 。

當輸入跳合閘電流超過30%整定電流時，可靠動作，小于30%整定電流時可靠不動。

跳、合閘電流由跳、合閘時間控制自動切斷。

當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時，斷路器模擬裝置跳、合閘線圈中沒有電流通過。

7.斷路器失靈:

當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。

8.手合、手跳接點:

手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時,接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。
