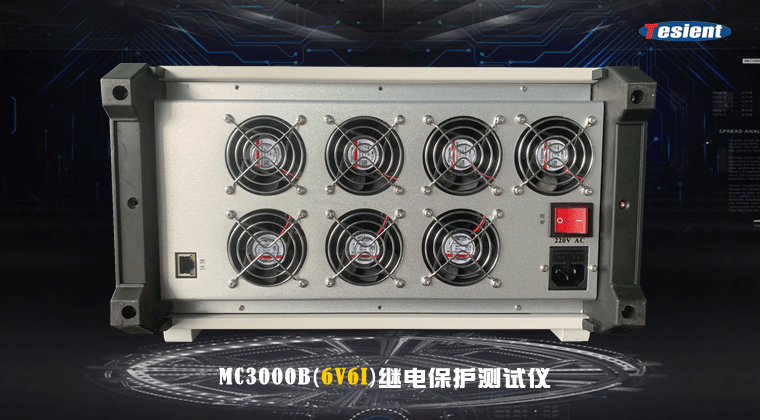

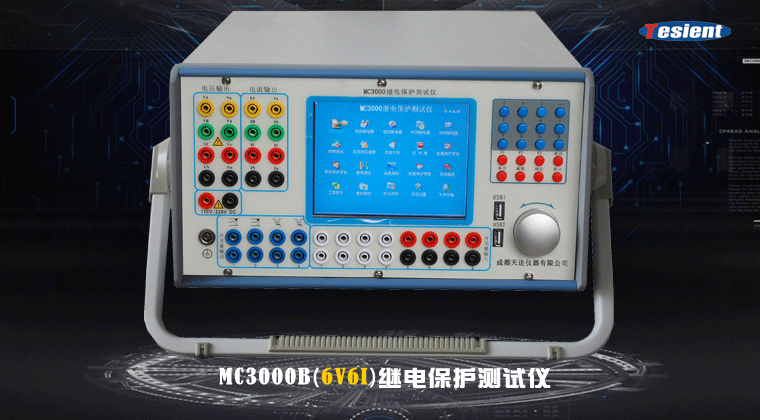

MC3000B繼電保護測試儀

| 儀器配置:

MC3000B儀器配置：6路電壓源+6路電流源+1路輔助直流；8路開入，4路開出，內置6.5＇顯示屏。

| 產品特點:

1． 內置6.5＇顯示屏。

2． 能耗低，輸出時間長：電源的優化做到滿足當前輸出的最低能耗，進而使輸出時間得以延長。

3． 冗余備份：兩組電流電壓源完全獨立，組成雙電源系統，互為備份。

4． 所有通道能夠同時輸出。

5． 獨有的測試方案功能。

6． 6路電流源實現變壓器兩側差動試驗。

7． 6路電壓源實現備自投和廠用電快切裝置的試驗。

| 技術參數:

1.  交流電流源

A． 通道數：6路

B． 幅值（RMS）：6*（0～30A）/相，或3*（0～60A）/相

C． 分辨率：1.0mA

D． 精度：≤0.1%(0.5～30A)

E． 頻率：靜態：0～1000Hz

       動態：0～3000Hz

       分辨率：0.001Hz

       精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

I． 輸出時間:

2.  直流電流源

A． 通道數：6路

B． 幅值：6*0～±20A/相

C． 分辨率：1.5mA

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間:

3.  交流電壓源

A． 通道數：6路

B． 幅值（RMS）：6*0～125V/相

C． 分辨率:4mV

D． 精度：≤0.1%

E． 頻率：靜態：0～1000Hz

       動態：0～3000Hz

       分辨率：0.001Hz

       精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

I． 輸出時間：

4.  直流電壓源

A． 通道數：6路

B． 幅值：6*±176V/相

C． 分辨率：6mV

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間：

      5.輔助直流

A． 幅值：110/220V(0-300V選配)

B． 最大輸出功率：50/80W(>100W)

C． 分辨率：15mV

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

     6.交流電流電壓源同步時間：≤10μs

     7.交流電流電壓源相位控制

A.   變化范圍：-360°～+360°

B.   分辨率：0.05°

C.   精度：≤0.2°

D.   合閘角控制范圍：0°～+360°

E.   合閘角分辨率：0.05°

F.   合閘角精度：≤0.2°

 8.開關量輸入輸出

        A. 開關量輸入

數量：8對

輸入特性：自動識別空接點和帶電位,10～250VDC

分辨率：10μs

最大測量范圍：0.00001～999,999.999S

時間精度：≤0.1%

      B. 開關量輸出

數量：4對

類型：空接點

             繼電器開出數量：2對

             交流斷開能力：5A，250VAC

          直流斷開能力：0.5A,250DC

  快速開出數量：2對

  直流斷開能力：0.1A,350VDC

 9.功能

A． 測試方案

B． 任意測試、6V+6I任意測試

C． 常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）

D． 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）

E． 變壓器保護（比率制動、6電流比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

F． 發電機保護（差動、失磁、勵磁）

G． 自動裝置（同期、備自投、8電壓快切）

H． 暫態回放

I． 狀態序列

  10.其它

A． 供電電壓范圍：110～265VAC/110V～220VDC

B． 供電電壓頻率：45～65Hz

C． 使用溫度：-20～+70℃

D． 重量：11Kg

E． 尺寸：365*200*450mm

F． 接口：網口（用于聯機）；USB口（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口
