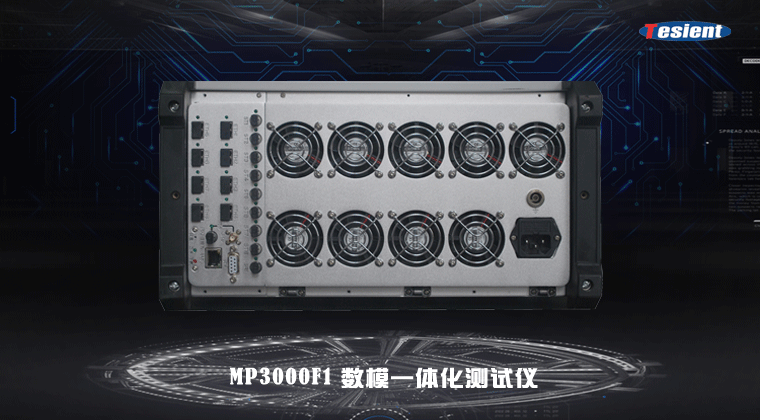

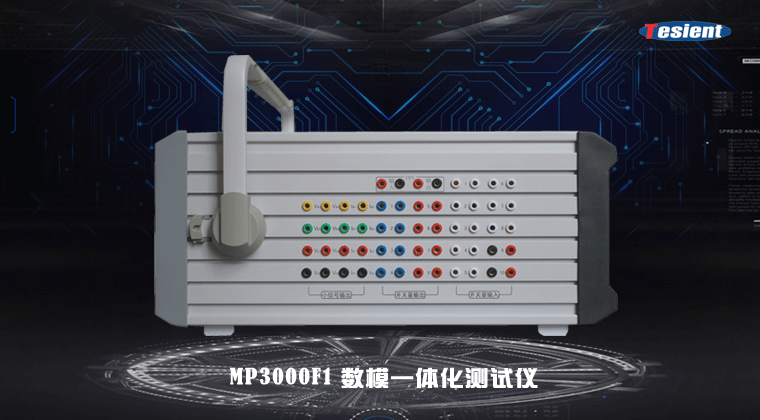

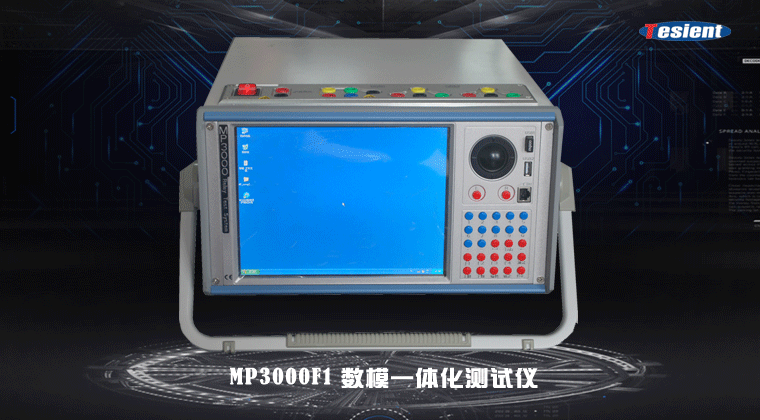

MP3000F1數模一體化繼電保護測試儀

天進儀器研制的數模一體化繼電保護測試儀MP3000F1，具備12路小信號輸出、10組開關量輸入，8組開關量輸出節點，具備9-1、9-2、FT3、GOOSE等輸出和接收功能，完全支持被測設備所有標準。

儀器配置：4路電壓源+6路電流源+1路輔助直流/高阻(選配)；10路開入，8路開出，內置10.4＇顯示屏。

選型表：

| 產品特點：

1.    冗余備份：兩組電流源完全獨立，實現了電流的雙備份。

2.    一組能夠輸出0-265V的輔助直流或者0-5A的高阻(選配)。

3.    所有通道能夠同時輸出。

4.    獨有的測試方案功能。

5.    6路電流源實現變壓器兩側差動試驗。

6.    同時滿足IEC61850-9-1/2的測試。

7.    支持GOOSE的發送和接收。

8.    12路小信號電壓輸出。

| 技術參數：

1.交流電流源

A.   通道數：6路

B.   幅值（RMS）：6*（0～30A）/相

C.   分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA

D.   精度：≤0.1%（0.05A～30A）

E.    頻率：靜態：0～1000Hz

              動態：0～3000Hz

              分辨率：0.001Hz

              精度：≤0.001Hz

F.    諧波畸變率：≤0.2%

G.    響應速度：<100μs

H.   帶載能力：

I.    輸出時間:

2.直流電流源

A.   通道數：6路

B.   幅值：6*±20A/相

C.   分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～30A：1.5mA

D.   精度：≤0.5%

E.    紋波系數：≤0.5%

F.    帶載能力：

G.   輸出時間：

3.交流電壓源

A.   通道數：4路

B.   幅值（RMS）：4*125V/相

C.   分辨率：0～10V：0.4mV；10～125V：4mV

D.   精度：2～125V：≤0.1%

E.    頻率：靜態：0～1000Hz

          動態：0～3000Hz

          分辨率：0.001Hz

          精度：≤0.001Hz

F.    諧波畸變率：≤0.2%

G.   響應速度：<100μs

H.   帶載能力：

I.    輸出時間：

4.直流電壓源

A.   通道數：4路

B.   幅值：4*±176V/相

C.   分辨率：6mV

D.   精度：≤0.5%

E.    紋波系數：≤0.5%

F.    帶載能力：

G.   輸出時間：

5.交流電流電壓源同步時間：≤10μs

6.交流電流電壓源相位控制

A.   變化范圍：-360°～+360°

B.   分辨率：0.05°

C.   精度：≤0.2°

D.   合閘角控制范圍：0°～+360°

E.    合閘角分辨率：0.05°

F.    合閘角精度：≤0.2°

7.開關量輸入輸出

A.        開關量輸入

  數量：10對

  輸入特性：自動識別空接點和帶電位，10～250VDC

  分辨率：10μs

  最大測量范圍：0.00001～999,999.999S

  時間精度：≤0.1%

B.        開關量輸出

  數量：8對

  類型：空接點

  繼電器開出數量：4對

  交流斷開能力：5A，250VAC

  直流斷開能力：0.5A,250VDC

  快速開出數量：4對直流斷開能力：0.1A,350VDC

8.小信號輸出

A．   通道數：12路

B．   幅值（RMS）：AC:12*0～7V/相；DC:12* (-10V～+10V)/相

C．   最大輸出電流10mA

D．   分辨率：250μA

E．    精度：≤0.05%

F．    幅頻變化≤±0.1%-0.5%（0～1000Hz）

G．   諧波畸變率：≤0.05%

9.IEC61850

A.   8組IEC61850-9-1/2 采樣報文

B.   支持GOOSE報文的接收和發送，同時可以導入SCL、ICD等文件

C.   通過軟件實現對保護通道、采樣率、比例系數等參數進行設置，可以滿足不同保護的要求

D.   支持SMV和GOOSE在同一個光口輸出

光纖傳輸網（光以太網口）

A.傳輸網絡：100Base-FX (100M全雙工光纖網絡)

B.傳輸端口：8對標準LC接口，可任意配置為9-2的SMV發送端          或GOOSE發送接收端

C.傳輸介質：50/125μm 或 62.5/125μm 橘紅色多模光纖，波長  1310nm

D.有效傳輸距離：＞1公里

E.傳輸指示：LED動態指示傳輸狀態

FT3傳輸網（光串口）

A.傳輸網絡：實時快速單向光纖傳輸網絡，速度可配置

B.9個（8個用于FT3輸出，1個用于FT3接收）

C.傳輸介質：62.5/125μm 橘紅色多模光纖，波長850nm

D.有效傳輸距離：＞1公里

E.傳輸指示：LED動態指示傳輸狀態

同步接口

A.內置GPS：1個（SMA接口）

B.光B碼接口：1個（ST接口）

C.電PPS輸入接口：1個

10.軟件功能

A.   測試方案

B.   任意測試、4V+6I任意測試

C.   常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）

D.   線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）

E.    變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

F.    發電機保護（差動、失磁、勵磁）

G.   自動裝置（同期、備自投、快切）

H.   暫態回放

I.    狀態序列

J.    內置GPS實現多機同步輸出

11.其它

A.供電電壓范圍：110～265Vac/110V～220Vdc

B. 供電電壓頻率：45～65Hz

C. 使用溫度：-20～+70℃

D.   重量：10.5Kg

E.  尺寸：365*200*450mm
