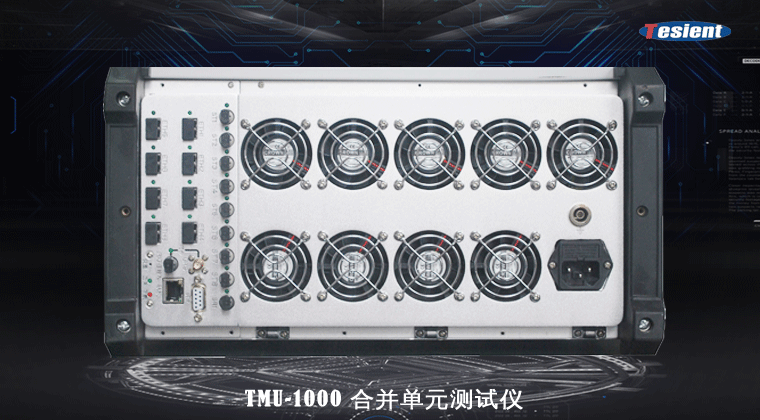

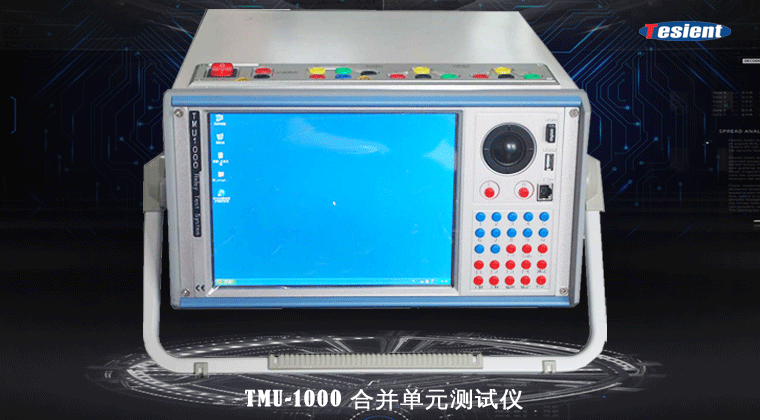

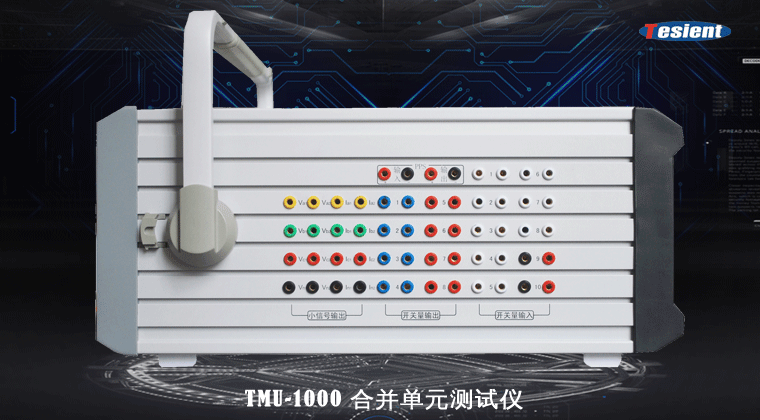

TMU-1000合并單元測試儀

儀器配置：6路電壓源+6路電流源；10路開入，8路開出，內置10.4＇顯示屏

          選型表：

| 功能描述：

1.      MU采樣精度測試：測試合并單元的采樣精度，包括幅值、頻率、相位。合并單元的輸入端會對輸入的模擬量進行采樣，所以采樣的精度是合并單元重要指標，運行前或檢修時需要進行測試校正。

2.      MU采樣延遲測試：測試合并單元的AD采樣延遲和對采樣數據的處理延遲。電流電壓從合并單元的輸入端到合并單元的輸出端，除了額定延遲時間外還有合并單元本身的處理延遲，屬個體特性，需進行測試。

3.      MU輸出報文測試：該項功能主要是測試合并單元輸出的9-2和GOOSE報文，檢測報文的完整性、丟包、重號、跳變、失步、品質異常、離散度異常等。能在線實時告警并記錄，能離線分析記錄下來的報文。

4.      MU時鐘精度測試：該項測試分為對時精度測試和守時精度測試。

5.      MU電壓切并測試：通過發送GOOSE信號給MU測試其電壓并列和切換功能是否正常。

6.      離線分析PCAP格式報文：可以對我們自己或者任意第三方記錄的MU輸出報文進行離線分析，包括離散度、完整性、波形等等。

| 技術參數：

1.  交流電流源

A． 通道數：6路

B． 幅值（RMS）：6*（0～15A）/相，或6*（0～30A）/相

C． 分辨率：1.0mA

D． 精度：≤0.05%(0.2A～30A)

E． 頻率：靜態：0～1000Hz

       動態：0～3000Hz

       分辨率：0.001Hz

       精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

I． 輸出時間：

2.  直流電流源

A． 通道數：6路

B． 幅值：6*0～±20A/相

C． 分辨率：1.5mA

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間：

3.  交流電壓源

A． 通道數：6路

B． 幅值（RMS）：6*0～125V/相

C． 分辨率:4mV

D． 精度：≤0.05%（5～125V）

E． 頻率：靜態：0～1000Hz

       動態：0～3000Hz

       分辨率：0.001Hz

       精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

I． 輸出時間：

4.  直流電壓源

A． 通道數：6路

B． 幅值：6*0～±176V/相

C． 分辨率：6mV

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間：

       5.小信號輸出

A． 通道數：12路

B． 幅值（RMS）：AC:12*0～7.07V/相;DC:12*(-10V～+10V)/相

C． 最大輸出電流10mA

D． 分辨率：250μA

E． 精度：≤0.05%

F． 幅頻變化：≤±0.1%～0.5%（0～1000Hz）

G． 諧波畸變率：≤0.05%

     6.交流電流電壓源同步時間：≤10μs

     7.交流電流電壓源相位控制

A.   變化范圍：-360°～+360°

B.   分辨率：0.05°

C.   精度：≤0.2°

D.   合閘角控制范圍：0°～+360°

E.   合閘角分辨率：0.05°

F.   合閘角精度：≤0.2°

     8.開關量輸入輸出

        A.開關量輸入

 數量：10對

 輸入特性：自動識別空接點和帶電位，10～250VDC

 分辨率：10μs

 最大測量范圍：0.00001～999,999.999S

 時間精度：≤0.1%

      B.開關量輸出

 數量：8對

 類型：空接點

            繼電器開出數量：4對

 交流斷開能力：5A，250VAC

 直流斷開能力：0.5A,250VDC

 快速開出數量：4對

 直流斷開能力：0.1A,350VDC

    9.接口

以太網接口

LC光以太網口：8對（一收一發為一對），用于IEC618509-1/2/GOOSE收發， 可以靈活配置。

以太網接口：10/100Mbit，2個光串口

9個（8個用于FT3輸出，1個用于FT3接收。）

 同步接口

 內置GPS：1個（SMA接頭）

 光B碼接口：1個（ST接口）

  電PPS輸入接口：1個

    10.其它

A． 供電電壓范圍：110～265VAC/110V～220VDC

B． 供電電壓頻率：45～65Hz

C． 使用溫度：-20～+70℃

D． 重量：11Kg

E． 尺寸：365*200*450mm

F． 接口：網口（用于聯機）；USB口（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口）
