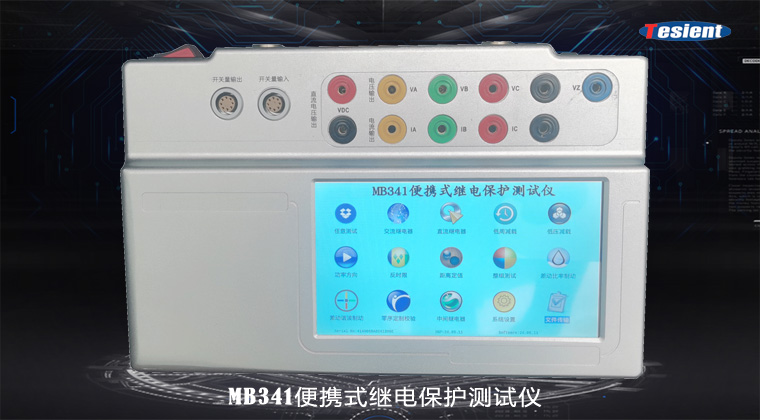

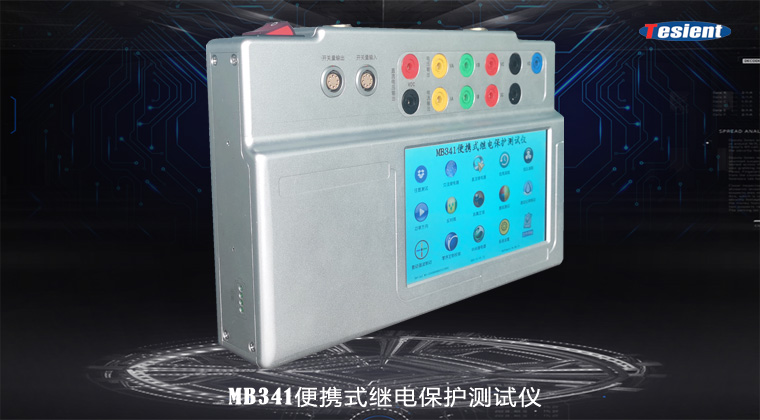

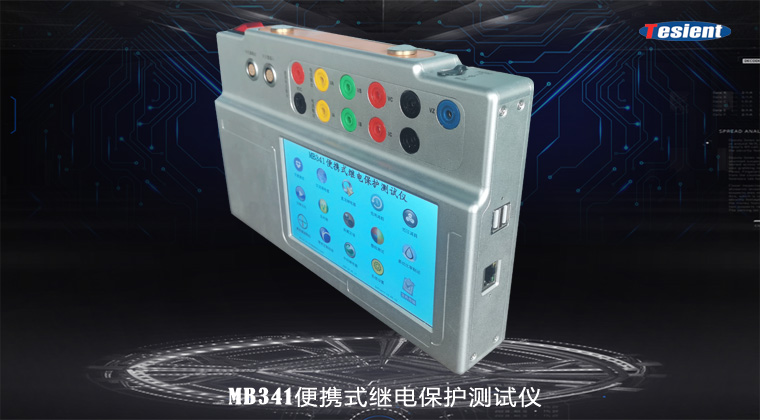

MB341便攜式繼電保護測試儀

儀器配置：4路電壓源+3路電流源；4路開入，4路開出，7＇顯示屏，帶觸摸功能。

功能特點

1． 內置鋰電池供電。

2． 7＇顯示屏，帶觸摸功能。

3． 軟件簡單，僅需要輸出定值即可完成保護調試。

4． 操作方便，不需要培訓。

5． 所有通道能夠同時輸出。

技術參數

1.    交流電流源

A．通道數：3路

B． 幅值（RMS）： 3*（0～10A）/相

C． 最大輸出功率：≥50VA

D．   分辨率：0.5mA

E． 精度：≤0.2%或±2mA

F． 頻率：靜態0～1000Hz

動態0～3000Hz

分辨率：0.001Hz

精度：≤0.001Hz

G．諧波畸變率：≤0.2%

H．   響應速度：<100μs

2.    直流電流源

A．通道數：3路

B． 幅值：3*(0～±10A)/相

C． 最大輸出功率：≥50W

D． 分辨率：1mA

E． 精度：≤0.5%

F． 紋波系數：≤0.5%

3.    交流電壓源

A．通道數：4路

B． 幅值（RMS）：4*(0～125V)/相

C． 最大輸出功率：≥20VA

D．   分辨率:4mV

E． 精度：≤0.2%(2～125V)

F． 頻率：靜態0～1000Hz

動態：0～3000Hz

分辨率：0.001Hz

精度：≤0.001Hz

G．諧波畸變率：≤0.2%

H．   響應速度：<100μs

4.    直流電壓源

A．通道數：4路

B． 幅值：4*(0～±176V)/相

C． 最大輸出功率：≥20W

D． 分辨率：6mV

E． 精度：≤0.5%

F． 紋波系數：≤0.5%

5.    交流電流電壓源同步時間：≤10μs

6.    交流電流電壓源相位控制

A.      變化范圍：-360°～+360°

B.      分辨率：0.05°

C.      精度：≤0.2°

D.     合閘角控制范圍：0°～+360°

E.      合閘角分辨率：0.05°

F.       合閘角精度：≤0.2°

7.    開關量輸入輸出

A.開關量輸入

數量：4對

輸入特性：自動識別空接點和帶電位，10～250VDC

分辨率：10μs

最大測量范圍：0.00001～999,999.999S

時間精度：≤0.1%

 B. 開關量輸出

數量：4對

類型：空接點

交流斷開能力：5A，250VAC

     直流斷開能力：0.5A,250DC

8.    電池容量：24V/5000mAH

9.    其它

A．充電電壓：24VDC

B． 使用溫度：-5～+50℃

C． 重量：2.6kg

D．   尺寸：286mm*182mm*50mm

E． 接口：網口*1；USB*2（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口）
