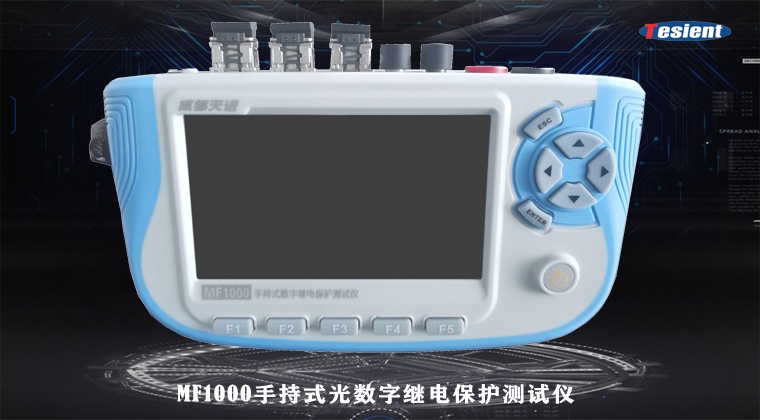

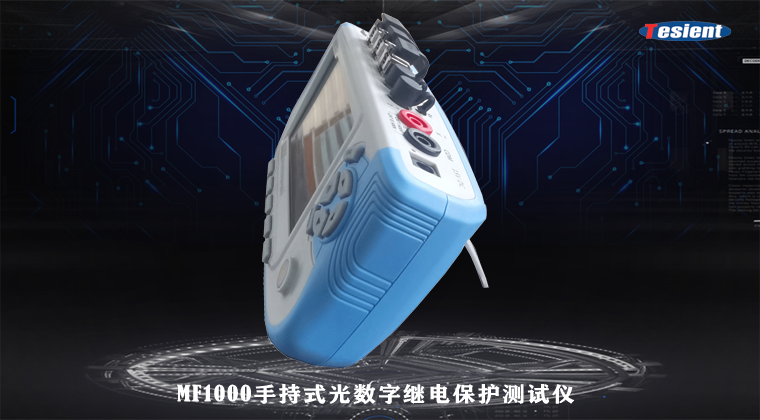

MF1000手持式光數字繼電保護測試儀

產品概述

  MF1000手持式光數字繼電保護測試儀是升級版。在硬件接口上，光纖網口升級到了1000M/100M，數量增到了3對，且增加了硬開出與硬開入接口；軟件功能上增加了針對交換機、智能站網絡負荷、智能終端、保護等裝置的專用測試模塊。MF1000既可以作為手持式繼電保護測試儀使用，也可以作為手持式報文分析儀使用，是當前數字化/智能變電站安裝、調試、維護中，功能最為豐富的手持設備之一。

主要特點

n  5.7寸電容式多點觸摸屏，內置10000mAh大容量可充電鋰電池，續航時間大于6小時；

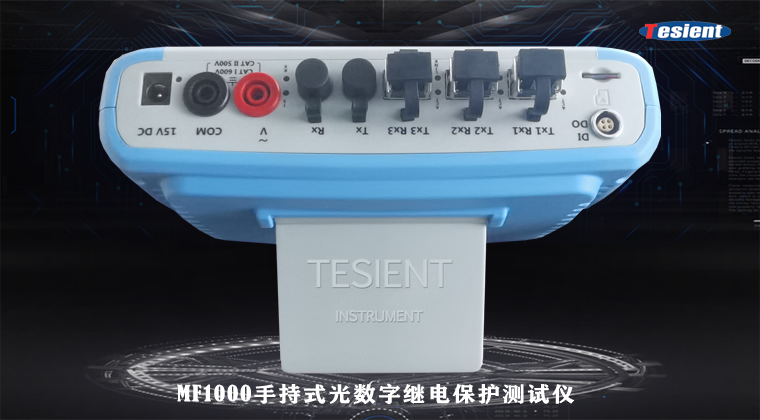

n  3對100/1000Mbits/s自適應光纖以太網口、1對光纖串口、1個IRIG-B/PPS同步接口，支持單纖連接;

n  2路硬開入接點、2路硬開出接點，用于智能終端響應時間測試；

n  支持ΜSB存儲設備接入，方便導入導出數據；

n  支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3、MMS、STNP、GRMP、IEEE-1588、IRIG-B、PPS、SCL等標準；

n  集多種功能于一體，可對保護測控裝置、合并單元、智能終端、電子式互感器進行測試；

n  圖表顯示各種電氣參數，用戶不需要關心報文解析細節，直接查看結果；

n  報文發送離散度<0.1μs，報文接收時標誤差<25ns；

n  小巧精致，攜帶方便，測試簡單；

主要功能

n  SCD解析：支持SCL文件（SCD、ICD、CID）文件導入、解析、存儲；

n  報文探測：支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3報文自動探測與解析，并自動與SCL文件進行匹配，標記不匹配項；

n  SV/FT3報文監視：提供波形、幅值、相位、品質、頻率、諧波含量、丟幀統計、離散度、異常報文告警等多種分析功能，支持報文重新采樣；

n  Goose報文監視：提供狀態、變位記錄、品質、丟幀、異常報文告警等多種分析功能，支持Goose發送機制檢測；

n  Goose發布測試：提供Goose報文直接發布測試；

n  電流電壓測試：可手動調節、自動遞變，并分析測試結果；

n  狀態序列測試：提供多狀態連續輸出測試，支持短路模型計算，支持多種切換方式，支持IRIG-B碼同步觸發；

n  提供多種保護/測控裝置的專用測試模塊：定值校驗、差動保護、諧波疊加、備自投等；

n  光口流量測試：光口實時流量、峰值流量、平均流量測試；

n  核相測試：支持多組SV報文通道核相測試；

n  光功率測試：集成光功率檢測功能，可實時在線測量光以太網發送及接收光信號功率；

n  VLAN校驗：可自動搜索交換機VLAN劃分設置，形成VLAN劃分表；

n  MMS測試：MMS報文收發測試；

n  抓包與回放：網絡報文抓包分析與PCAP回放測試；

n  SOE測試：智能終端SOE響應時間測試；

n  網絡壓力測試：100~1000M網絡壓力測試；

n  異常報文模擬測試：SV/GS丟幀、錯序、錯值、雙A/D不一致、抖動等異常報文輸出；
