成都天進儀器有限公司多年來專注于繼電保護測試硬軟件的開發和創新，根據行業的發展和變化，持續改進產品和服務。

公司根據電力自動化中遠動專業的測量和控制的特點和要求，以多種電力通信規約為基礎，結合人工智能技術，開發出了遠動裝置的系列自動測試系統，使電力系統遠動裝置的測試工作能夠得以輕松，高效，正確的完成。相信這套自動測試系統能為電力系統遠動裝置的測試以及運行管理等帶來革命性的變革。

TS210系列智能遠動機自動測試系統

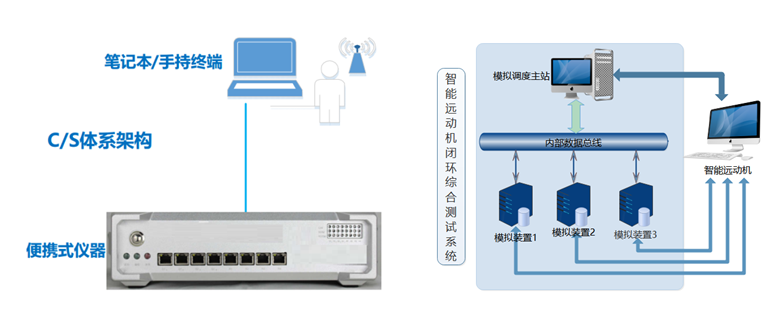

TS210智能遠動機自動測試系統是一款基于IEC61850、IEC104、IEC101等電力通信標準開發的遠動機閉環測試系統，可實現對智能遠動機的功能及性能全面自動測試、驗收，適用于各電壓等級的新建及改擴建智能站。 該遠動自動測試儀具備IED裝置61850仿真及調度主站仿真、遠動測試用例模板及實例化、自動閉環測試等關鍵技術，可以大大提高智能變電站遠動機（數據通信網關機）驗收效率，實現驗收技術自動化，提升驗收效率，減少工作強度，大幅縮短調試工期。

產品特點：

    n兼容性：即插即用，兼容適贏國內主流廠家型號智能遠動機（數據通訊網關機），無需根據不同型號進行配置。

    n可擴展：可擴展仿真IED裝置、仿真模擬主站、通信接口、遠傳規約等。

    n可靠性：分層分布式組件體系結構，采用組件化方式設計，保證了軟件的可靠性。支持無紙化自動測試驗收，支持PDF/Excel/Word格式報告輸出，整個測試過程全記錄、測試時間、測試人員，測試信號動作全過程全景記錄。

    n跨平臺：跨平臺的軟件部署，軟件系統可以運行于大多數主流操作系統，包括：大多數版本的Unix(Solaris)、Linux和Windows等。

產品參數：

n系統年可用率：≥99.9%

n系統連續穩定運行測試：≥72h

n就地存儲容量：≥400GB

n報文記錄分辨率：≤1ms

n數據分析分辨率：≤1ms

n記錄數據的完整率：100%

n遙信報文分辨率：≤1ms

n就地數據存儲速度：≥100Mbps

n系統平均無故障時間MTBF ：≥20000h

nIRIG-B對時輸出接口： 光纖、差分輸出

n通信接口：≥4個百/千兆自適應電以太口

nMMS服務端模擬能力：≥256個mms Server端

n開關量接口及分辨率：4對開出，8對開入

n開入分辨率:≤ 1ms

n工作電源： 220V AC

n設備儲存溫度：－25～70℃

n設備工作溫度：－10～55℃

n重量： 便攜式工控機5.4kg

n設備形態：382mm（長）×340mm （高）×230mm（厚）

n通信標準：支持IEC61850 、IEC104 、IEC101等主流電力規約

產品功能：

 1. IED裝置及調度主站仿真

基于多MMS服務器并發控制技術，模擬按全站規模運行的保護、測控裝置，實現整站規模的IEC 61850 MMS通信模擬測試和數據壓力測試；通過模擬調度主站IEC104/IEC101等主流遠傳規約實現對智能遠動機的閉環測試。

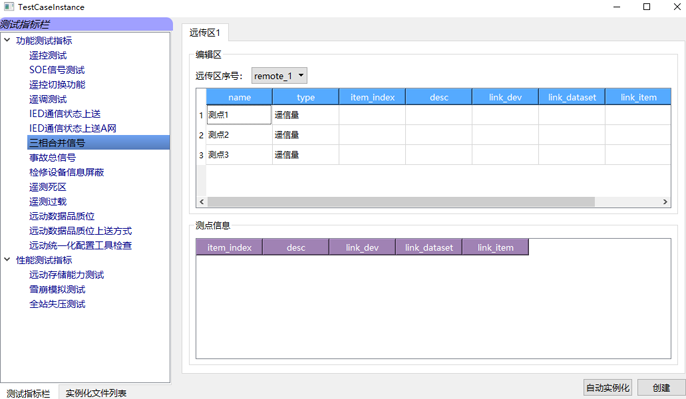

 2. 測試用例模板及實例化

通過測試用例模板機制，實現對遠動機功能及性能測試用例的模板定義，針對每個項目載入SCD和RCD配置后進行實例化映射，快速生成遠動整機測試用例。

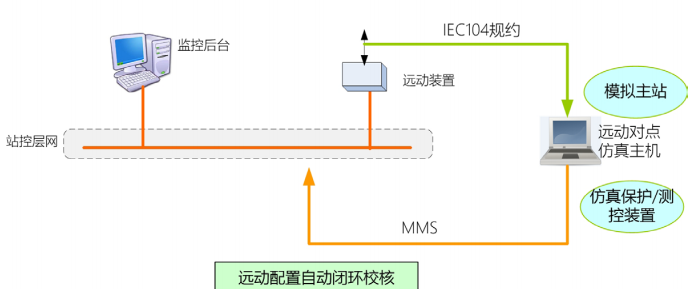

3.遠動配置自動閉環校核

通過仿真全站間隔層裝置發送MMS報文，同時模擬IEC104主站接收遠動裝置IEC104報文，實現遠動配置的自動閉環測試，并自動生成測試結果，形成遠動配置點表，同時遠動配置點表與調控信息表可進行一致性比較。

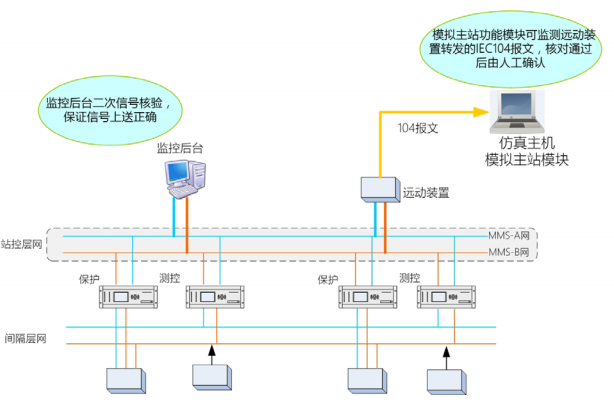

4.站端監控后臺及遠動裝置同步驗收

對點仿真裝置具有IEC104模擬主站功能，可在與主站對點之前，由變電站調試人員施加實際信號量，在站端通過模擬主站功能，與監控后臺主機進行同步驗收，校驗遠動裝置配置與變電站一次/二次信號一致性。
