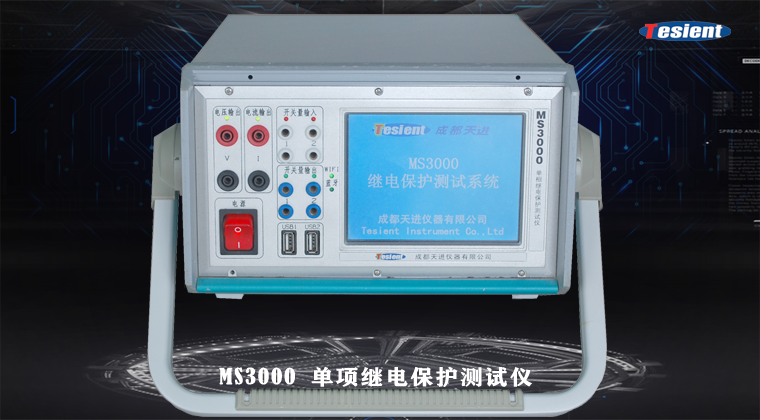

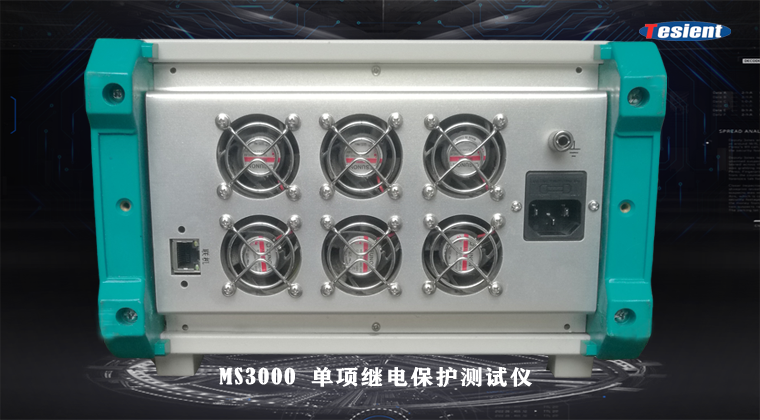

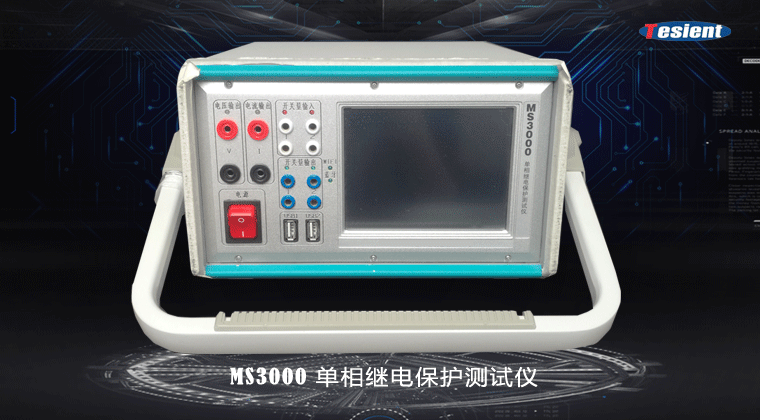

MS3000單相繼電保護測試儀

MS3000單相繼電保護測試儀是我公司于2017年針對鐵路方面推出的另一型號繼電保護測試儀。該測試儀吸取和繼承了本公司其他測試儀的優點，在保持我公司產品優良的技術指標的同時，根據用戶的要求簡化了一部分功能，適用于鐵路方面的繼電保護實驗和調試。

| 技術參數：

1.無線聯機

藍牙BLE：可靠距離2m

WIFI:可靠距離7m

2.顯示:

  5.6＇TFT-LCD顯示屏

  觸控: 四線電阻觸摸屏

3.交流電流源

A． 通道數：1路

B． 幅值（RMS）：1*（0～30A）/相，或1*（0～40A）/相

C． 分辨率：1.0mA

D． 精度：≤0.1%或范圍的0.04%

E． 頻率：靜態：0～1000Hz

                 動態：0～3000Hz

                 分辨率：0.001Hz

                 精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

I． 輸出時間：

4.直流電流源

A． 通道數：1路

B． 幅值：1*±20A/相

C． 分辨率：1.5mA

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間：

 5.交流電壓源

A． 通道數：1路

B． 幅值（RMS）：1*0～125V/相，或1*（0～300V）/相

C． 分辨率:4mV或10mV

D． 精度：≤0.1%或范圍的0.04%

E． 頻率：靜態0～1000Hz

                動態0～3000Hz

                分辨率：0.001Hz

                精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

I． 輸出時間：

      6.直流電壓源

A． 通道數：1路

B． 幅值：1*0～±176V/相，或1*0～±424V/相

C． 分辨率：6mV或14mV

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間：

     7.交流電流電壓源同步時間：≤10μs

     8.交流電流電壓源相位控制

A.   變化范圍：-360°～+360°

B.   分辨率：0.05°

C.   精度：≤0.2°

D.   合閘角控制范圍：0°～+360°

E.   合閘角分辨率：0.05°

F.   合閘角精度：≤0.2°

     9.開關量輸入輸出

A.開關量輸入

數量：2對

輸入特性：自動識別空接點和帶電位，10～250VDC

分辨率：10μs

最大測量范圍：0.00001～999,999.999S

時間精度：≤0.1%

 B.開關量輸出

數量：2對

類型：空接點

          交流斷開能力：5A，250VAC

直流斷開能力：0.5A,250VDC

    10.其它

A． 供電電壓范圍：110～265VAC/110V～220VDC

B． 供電電壓頻率：45～65Hz

C． 使用溫度：-20～+70℃

D． 重量：6Kg

E． 尺寸：255*150*360mm

F． 接口：網口（用于聯機）；USB口（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口）
