M系列繼電保護測試系統使用指南---（一）調試向導
為了便于用戶更好地使用測試軟件，更快地找到測試時使用的測試模塊，在說明書中增加“調試向導”功能，“調試向導”是以電力系統保護裝置的種類劃分。
所涉及到的測試模塊其操作在說明書中有詳細的介紹。
一、線路保護
1、 距離保護（距離保護投入，其它保護退出）
A、接地距離Ⅰ、Ⅱ、Ⅲ段阻抗定值---用“線路保護/距離定值校驗”
B、相間距離Ⅰ、Ⅱ、Ⅲ段阻抗定值---用“線路保護/距離定值校驗”
C、阻抗特性測試---用“線路保護/阻抗特性搜索”
D、阻抗時間階梯特性測試---用“線路保護/距離定值校驗”
E、工頻變化量阻抗測試---用“線路保護/工頻變化量校驗”
(投主保護,退出距離及其它保護)
F、整組測試（模擬短路故障）----用“線路保護/整組測試或重合閘”
重合閘（距離保護投入、重合閘投入，其它保護退出）
檢同期角度---用“線路保護/ 檢同期測試”
重合閘時間定值測試---用“線路保護/ 重合閘（整組測試）”
重合閘檢無壓測試---用“線路保護/ 檢同期測試”
2、高路保護（高頻保護投入，零序保護和負序方向過流投入，其它保護退出）
A、高頻零序定值---用“線路保護/零序定值校驗”
B、高頻零序方向---用“常用繼電器測試/功率方向”
C、高頻負序方向---用“線路保護/復壓閉鎖過流、常用繼電器測試/功率方向任意測試”。
D、高頻距離定值---用“線路保護/距離定值校驗”
E、工頻變化量阻抗定值---用“線路定值校驗/工頻變化量定值校驗”
（只投主保護，退出其它保護）
3、零序過流保護（零序、零序方向保護投入，其它保護退出）
A、零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段電流定值----用“線路保護/零序定值校驗”
D、零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段時間定值----用“線路保護/零序定值校驗
或者任意測試/觸發。”
E、零序方向測試---用“常用繼電器測試/功率方向，任意測試”。
F、靈敏角度零序電流測試---用“任意測試”
4、過流保護（過流保護投入，其它保護退出）
A、過流Ⅰ、Ⅱ、Ⅲ段電流定值---用“任意測試”單元中的“自動測試”模式或“手動測試模式” 或“電流繼電器”測試。
B、過流Ⅰ、Ⅱ、Ⅲ段時間定值---用“任意測試/觸發”。
C、低電壓閉過流鎖---用“線路保護測試/復壓閉鎖過流或任意測試?！?/p>
D、方向過流測試---用“常用繼電器測試/功率方向或任意測試”。
E、過負荷保護的電流定值---用“任意測試/自動測試?！?/p>
F、過負荷保護的時間定值---用“任意測試/觸發測試。”
5、低周減載（低周減載、滑差閉鎖投入，其它保護退出）
A、低周減載頻率定值---用“線路保護/低周減載（選擇測試動作值）”。
B、低周減載滑差閉鎖值---用“線路保護/低周減載（選擇測滑差閉鎖值）”。
6、低壓減載（低壓減載投入，其它保護退出）
A、低壓減載---用“線路保護/低壓測試，或者任意測試”。
B、低周減載動作時間測試---用“線路保護/低壓測試，或者任意測試”。
7、振蕩閉鎖（距離保護投入，振蕩閉鎖投入，其它保護退出）
A、振蕩閉鎖距離保護測試---用“線路保護/振蕩測試”。
8、PT斷線
A、PT斷線閉鎖距離保護---用“任意測試，或狀態序列?！?/p>
B、PT斷線恢復時開放距離保護--- 用“狀態序列”。
9、轉換性故障（距離保護投入，其它保護退出）
A、轉換性故障---用“線路保護/故障轉換”
二、變壓器保護
1、差動保護（差動保護投入，其它保護退出）
A、動起動值（門檻值）---用“任意測試/自動，或手動”測試。
B、動斷定值測試---用“任意測試/觸發”。
C、比率制動系數及制動曲線---用“變壓器保護/比率制動或六相差動”
如果是三電流輸出，用“比率制動”；如果是六電流輸出，用“六相差動”。
D、動保護動作時間---用“任意測試/觸發”
E、諧波制動---選用“變壓器保護”/諧波疊加，用“諧波自動變化”可以搜索出變壓器保護的諧波制動系數。
2、變壓器復合電壓流過保護（復壓保護和過流保護投入，其它保護退出）
A、負序電壓定值測試---用“任意測試/自動，或手動”
B、低電壓定值測試----用“任意測試/自動，或手動”
C、過流Ⅰ、Ⅱ段定值---用“任意測試/自動，或手動”
D、過流Ⅰ段一時限、二時限---用“任意測試/觸發”
E、過流Ⅱ段一時限、二時限---用“任意測試/觸發”
3、變壓器阻抗保護（投入相應的保護，退出其它保護）
Ａ、全阻抗---用“線路保護／阻抗特搜索”
Ｂ、偏移接地阻抗---用“線路保護／阻抗特搜索”
4、變壓器間隙零序電壓、過流保護（間隙零序保護投入）
A、間歇零序過壓測試---用“任意測試/手動或自動”測試。
B、間歇零序電流測試---用“任意測試/手動或自動”測試。
5、變壓器啟動風冷保護（投入相應的定值，退出其它保護）
A、啟動風冷電流定值測試---“用任意測試/自動或任意手動”測試
B、啟動風冷保護延時---用“任意測試/觸發”測試
6、變壓器過負荷保護（投過負荷保護，退出其它保護）
A、過負荷保護的電流定值---用“任意測試/自動測試。”
B、過負荷保護的時間定值---用“任意測試/觸發測試?！?nbsp;
7、變壓器過勵磁保護
A、定時限Ⅰ段定值V/f---用“任意測試/自動或手動”測試
B、定時限Ⅰ段延時---用“任意測試/觸發測試?！?/p>
C、定時限Ⅱ段定值V/f---用“任意測試/自動或手動”測試
E、定時限II段延時---用“任意測試/觸發測試?！?/p>
F、反時限I、II、III、IV、VI定值及時限---用“變壓器保護/過勵磁保護”測試
三、發變組保護
1、發變組差動保護（差動保護投入，其它保護退出）
A、啟動值（門檻值）測試---用“任意測試/自動或手動”測試。
B、速斷定值測試---用“任意測試/觸發”。
C、比率制動系數及制動曲線---用“變壓器保護/比率制動或六相差動”
D、差動保護動作時間---用“任意測試/觸發”
2、發電機匝間保護（投入相應的定值，退出其它保護）
A、橫差電流定值---用“任意測試/自動，或手動”測試。
B、橫差電流動作時限---用“任意測試/觸發”。
3、發電機定子接地保護（投入相應的定值，退出其它保護）
A、零序電壓定值---用“任意測試/自動，或手動”測試。
B、序電壓高定值---用“任意測試/自動，或手動”測試
C、電壓動作時限---用“任意測試/觸發”。
D、零序電流定值---用“任意測試/自動，或手動”測試。
E、零序電流動作時限---用“任意測試/觸發”。
4、發電機過激磁保護（投入相應的定值，退出其它保護）
A、定時限Ⅰ、Ⅱ段定值V/f---用“發電機保護/過勵磁保護”或者“任意”測試。
B、定時限Ⅰ、Ⅱ段延時測試---用“發電機保護/過勵磁保護” 或者“任意”測試。
C、反時限Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ定值及時限---用“發電機保護/過勵磁保護”。
5、發電機失磁保護（投入相應的定值，退出其它保護）
A、阻抗特性搜索---“線路保護/阻抗特性搜索”。
B、轉子低電壓定值---用“任意測試/自動，或手動”測試。
C、低電壓定值---用“任意測試/自動，或手動”測試。
D、T1、T2測試---用“任意測試/觸發”。
6、發電機失步保護（失步保護投入，其它保護退出）
A、失步保護----用“線路保護/系統振蕩”測試。
7、發電機定子過負荷（投入相應的定值，退出其它保護）
A、定時限電流定值---用“任意測試/自動，或手動”測試。
B、定時限延時定值---用“任意測試/觸發”。
C、定時限報警定值---用“任意測試/自動，或手動”測試。
D、定時限報警時限---用“任意測試/觸發”。
E、反時限啟動電流---用“任意測試/自動，或手動”測試。
F、反時限上限時限---用“任意測試/觸發”。
8、發電機轉子表層負序過負荷（投入相應的定值，退出其它保護）
A、定時限電流定值---用“任意測試/自動，或手動”測試。
B、定時限時限---用“任意測試/觸發”。
C、定時限報警電流定值---用“任意測試/自動，或手動”測試。
D、定時限報警延時限---用“任意測試/觸發”。
E、反時限起動負序電流---用“任意測試/自動，或手動”測試。
F、反時限上延時限---用“任意測試/觸發”。
9、發電機電壓保護（投入相應的定值，退出其它保護）
A、過壓定值測試---用“任意測試/自動，或手動”測試。
B、過壓時限測試---用“任意測試/觸發”。
C、低電壓定值測試---用“任意測試/自動，或手動”測試。
D、低電壓時限測試---用“任意測試/觸發”。
四、電容器保護
1、電流保護（投入相應的定值，退出其它保護）
可選用“任意測試”或“常用繼電器測試”中的“電流模塊”測試
“任意”測試中“自動”或“手動”可以測試動作值，“觸發”可以測試動作時間。
“電流”測試既可以測試動作值和動作時間，也可以測試返回值。
2、壓器復合電壓閉鎖過流保護（投入相應的定值，退出其它保護）
A、負序電壓定值----選用“任意測試/自動、手動”測試
B、低電壓定值-----選用“任意測試/自動、手動”測試
C、過流I、II段定值----可選用“任意測試/自動、手動”或“常用繼電器測試” 中的“電流模塊”測試
D、過流I段一時限、二時限---可選用“任意測試/觸發”或“常用繼電器測試” 中的“電流模塊”測試
E、過流II段一時限、二時限---可選用“任意測試/觸發”或“常用繼電器測試” 中的“電流模塊”測試
五、電動機保護
1、反時限電流保護
A、啟動電流值 ---可選用“任意測試/自動、手動”或“常用繼電器測試” 中的“電流模塊”測試
B、反時限電流保護的動作時間 ---用“任意測試/觸發”或“常用繼電器/反時限繼電器”
C、反時限動作特性 ---“常用繼電器/反時限繼電器”
2、速斷、過流、過負荷保護
A、速斷電流定值 ---可選用“任意測試/觸發” “常用繼電器測試” 中的“電流模塊”測試。
B、過電流定值 ---選用“任意測試/自動、手動”或“常用繼電器測試” 中的“電流模塊”測試。
C、過電流動作時限---可選用“任意測試/觸發”。
D、過負荷電流定值 ---選用“任意測試/自動、手動”。
E、過負荷動作時限---可選用“任意測試/觸發”。
3、負序電流保護
A、負序電流定值---可選用“任意測試/自動、手動”。
B、負序電流動作時限---可選用“任意測試/觸發”。
4、零序電流保護
A、零序電流定值 ---可選用“任意測試/自動、手動”。
B、零序電流動作時限---可選用“任意測試/觸發”。
六、35KV測試

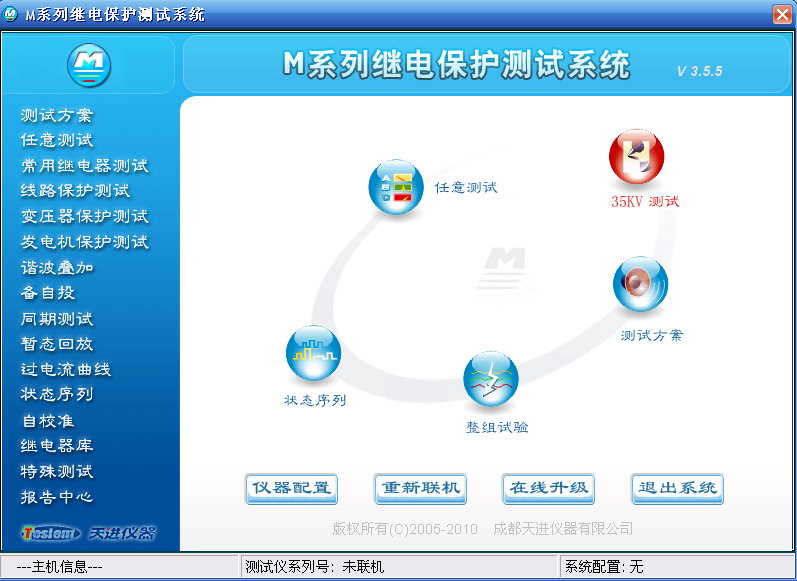

在軟件啟動界面中，有“35KV測試”，進入該模塊，可以將35KV以下的保護測試一次性完成。詳見說明書.
